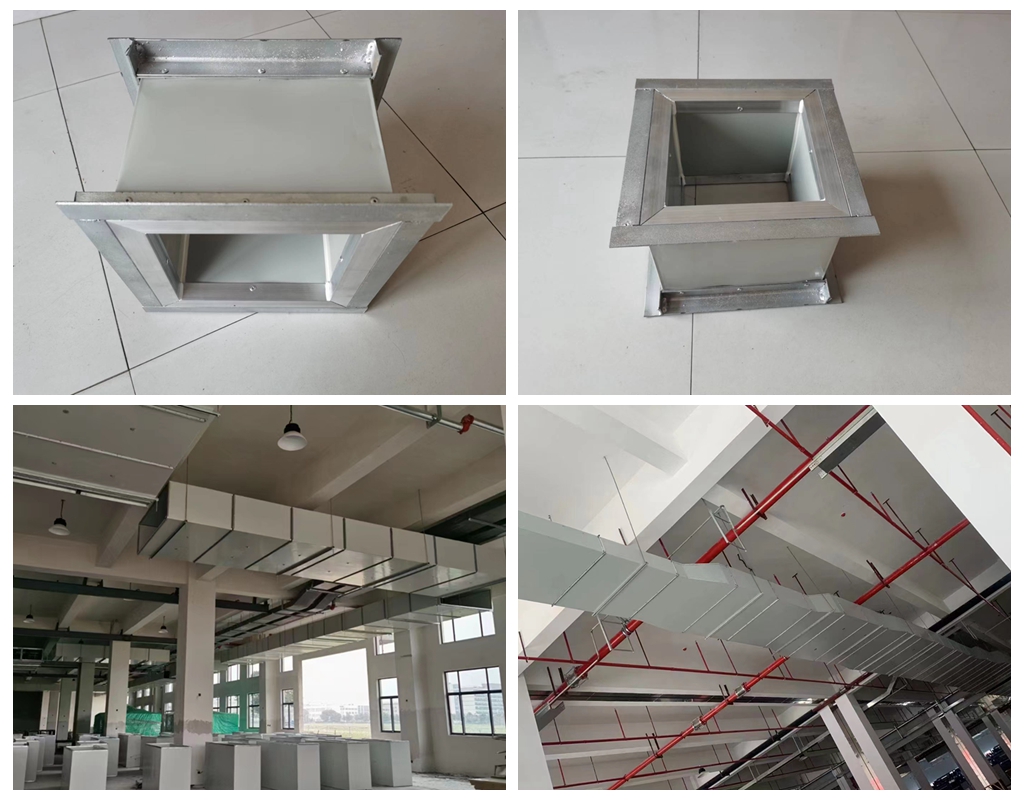

钢质隔热防排烟风管设计说明：

耐火极限0.5小时-1.0小时选用三层结构，耐火极限0.5小时的参考板材厚度21.4mm（内外均为0.2mm压花彩钢，芯材耐火隔热层为漂珠石墨岩不燃材料，其厚度为21mm）。

耐火极限1.0小时的参考板材厚度25mm（内外均为0.2mm压花彩钢，芯材耐火隔热层为漂珠石墨岩不燃材料，其厚度为24.6mm）。

耐火极限在1.5小时-3小时选用四层结构：耐火极限1.5小时的参考板材厚度30mm（内外均为0.2mm压花彩钢，其中耐火层厚度12mm，隔热层厚度17.6mm）。

耐火极限2.0小时的参考板材厚度40mm（其中耐火层厚度13mm，隔热层厚度26.6mm，外彩钢0.36mm，内彩钢0.5mm）。

耐火极限3.0小时参考厚度55mm（其中耐火层厚度15mm，隔热层厚度39.6mm，内外彩钢0.5mm）。连接方式采用：钢质辊压插条式法兰，F型钢质辊压法兰或角钢式法兰连接。无机耐火与隔热层材料为：漂珠板|玻酸泥纤维板|防火隔热层为：酰亚胺微晶硅。

厂家提供：按照GB/T17428-2009《通风管道耐火试验方法》防排烟管道同时满足耐火完整性与隔热性的耐火极限型式检测报告。
